名古屋テストラボ

名古屋テストラボ

クロストーク試験ができます
自動車関連業界からのニーズに応える恒温恒湿複合型振動試験装置に加え、新たな装置を導入。高いレベルのご要望にお応えできる施設です。

〒470-0217　愛知県みよし市根浦町5-2-18

対応試験
振動試験、iMV cloud

所有設備一覧

水平テーブル付単軸動電式振動試験装置

i260/SA7M/H12の外観iMV cloud対応
型名 i260/SA7M/H12
特長 低ピッチング水平加振、高速度
振動数範囲 ～2600Hz
最大加振力 正弦波：54kN、ランダム波：54kN rms
ショック波：108kN
最大加速度 正弦波：1000m/²、ランダム波：707m/s² rms
ショック波：2000m/s² peak
最大速度 正弦波：2.2m/s、ショック波：2.2m/s peak
最大変位 51mmp-p
質量 54kg
最大搭載質量 1000kg
許容偏心モーメント 1550N・m
振動台寸法 Φ446mm
水平テーブル
  • 寸法：1200×1200mm
  • 質量：230kg
  • ピッチモーメント：16000N・m
  • 最大搭載質量：1000kg
▲このページの上へ

水平テーブル付単軸動電式複合振動試験装置

A45/SA5HM/H6/Cの外観iMV cloud対応
型名 A45/SA5HM/H6/C
特長 低クロストーク、ロングストローク、水平複合試験
振動数範囲 ～2600Hz
最大加振力 正弦波：45kN、ランダム波：45kN rms
ショック波：90kN
最大加速度 正弦波：720m/²、ランダム波：504m/s² rms
ショック波：1440m/s² peak
最大速度 正弦波：2.0m/s、ショック波：2.5m/s peak
最大変位 76.2mmp-p
質量 62.5kg
最大搭載質量 600kg
許容偏心モーメント 1550N・m
振動台寸法 Φ436mm
水平テーブル
  • 寸法：600×600mm
  • 質量：122kg
  • ピッチモーメント：8000N・m
  • 最大搭載質量：600kg
恒温恒湿槽
  • 内法：1000×850×1000mm（W×D×H）
  • 温度範囲：-70～180℃
  • 温度変化率：1.5℃/min.
  • 湿度範囲：20～98％RH
A55S/SA5HAM/H6-H10/Cの外観iMV cloud対応
型名 A55S/SA5HAM/H6-H10/C
特長 水平複合試験
振動数範囲 ～2000Hz
最大加振力 正弦波：55kN、ランダム波：55kN rms
ショック波：110kN
最大加速度 正弦波：900m/²、ランダム波：630m/s² rms
ショック波：1500m/s² peak
最大速度 正弦波：2.0m/s、ショック波：2.5m/s peak
最大変位 60mmp-p
質量 53kg
最大搭載質量 1000kg
許容偏心モーメント 1550N・m
振動台寸法 Φ436mm
水平テーブル
  • 寸法：550×550mm
  • 質量：75kg
  • ピッチモーメント：7700N・m
  • 最大搭載質量：2000kg
  • 寸法：950×950mm
  • 質量：145kg
  • ピッチモーメント：7700N・m
  • 最大搭載質量：2000kg
恒温恒湿槽
  • 内法：1200×1200×1200mm（W×D×H）
  • 温度範囲：-70～180℃
  • 温度変化率：3℃/min.
  • 湿度範囲：20～98％RH
EM2605S/H10/Cの外観
型名 EM2605S/H10/C
特長 高速度・大変位水平複合試験、
ISO19453対応、GB規格対応
振動数範囲 ～2600Hz
最大加振力 正弦波：54kN、ランダム波：54kN rms
ショック波：170kN
最大加速度 正弦波：830m/²、ランダム波：581m/s² rms
ショック波：2500m/s² peak
最大速度 正弦波：2.4m/s、ショック波：4.0m/s peak
最大変位 100mmp-p
質量 65kg
最大搭載質量 1000kg
許容偏心モーメント 1550N・m
振動台寸法 Φ446mm
水平テーブル
  • 寸法：600×600mm
  • 質量：100kg
  • ピッチモーメント：7700N・m
  • 最大搭載質量：2000kg
  • 寸法：1000×1000mm
  • 質量：150kg
  • ピッチモーメント：7700N・m
  • 最大搭載質量：2000kg
恒温恒湿槽
  • 内法：1200×1240×1050mm（W×D×H）
  • 温度範囲：-70～180℃
  • 温度変化率：2.2℃/min.
  • 湿度範囲：20～98％RH
A74/EM10HAM/H6-H8/Cの外観iMV cloud対応
型名 A74/EM10HAM/H6-H8/C
特長 低クロストーク、ロングストローク、水平複合試験
振動数範囲 ～2600Hz
最大加振力 正弦波：74kN、ランダム波：74kN rms
ショック波：180（160）kN
最大加速度 正弦波：855m/²、ランダム波：598m/s² rms
ショック波：2080（1849）m/s² peak
最大速度 正弦波：2m/s、ショック波：2.5（3.5）m/s peak
最大変位 76.2mmp-p
質量 86.5kg
最大搭載質量 1000kg
許容偏心モーメント 1550N・m
振動台寸法 Φ446mm
水平テーブル
  • 寸法：600×600mm
  • 質量：120kg
  • ピッチモーメント：10000N・m
  • 最大搭載質量：1200kg
  • 寸法：800×800mm
  • 質量：143kg
  • ピッチモーメント：10000N・m
  • 最大搭載質量：1200kg
  • 寸法：前後方向
  • 質量：74kg
  • ピッチモーメント：3000N・m
  • 最大搭載質量：1000kg
恒温恒湿槽
  • 内法：1200×1000×1000mm（W×D×H）
  • 温度範囲：-70～180℃
  • 温度変化率：2℃/min.
  • 湿度範囲：20～98％RH
A74/EM10HAM/H6-H10/Cの外観iMV cloud対応
型名 A74/EM10HAM/H6-H10/C
特長 高速度衝撃試験、ISO19453対応、
GB規格対応、水平複合試験
振動数範囲 ～2600Hz
最大加振力 正弦波：74kN、ランダム波：74kN rms
ショック波：180（160）kN
最大加速度 正弦波：855m/²、ランダム波：598m/s² rms
ショック波：2080（1849）m/s² peak
最大速度 正弦波：2m/s、ショック波：2.5（3.5）m/s peak
最大変位 76.2mmp-p
質量 86.5kg
最大搭載質量 1000kg
許容偏心モーメント 1550N・m
振動台寸法 Φ446mm
水平テーブル
  • 寸法：550×550mm
  • 質量：80kg
  • ピッチモーメント：7700N・m
  • 最大搭載質量：2000kg
  • 寸法：950×950mm
  • 質量：150kg
  • ピッチモーメント：7700N・m
  • 最大搭載質量：2000kg
恒温恒湿槽
  • 内法：1250×1250×1250mm（W×D×H）
  • 温度範囲：-70～180℃
  • 温度変化率：1.5℃/min.
  • 湿度範囲：20～98％RH
▲このページの上へ

補助テーブル/加振治具

垂直補助テーブル

  型名 上限振動数（～Hz） 質量（me kg） 寸法（mm）
TBV-1219S-i50-Mの外観 TBV-1219S-i50-M 300 300 1219×1219×353
TBV-550S-i20-Mの外観 TBV-550S-i20-M 1000 22 550×550×80
TBV-750S-J50-Mの外観 TBV-750S-J50-M 1000 39 750×750×150
TBV-950S-J50-Mの外観 TBV-950S-J50-M 1000 120 950×950×270

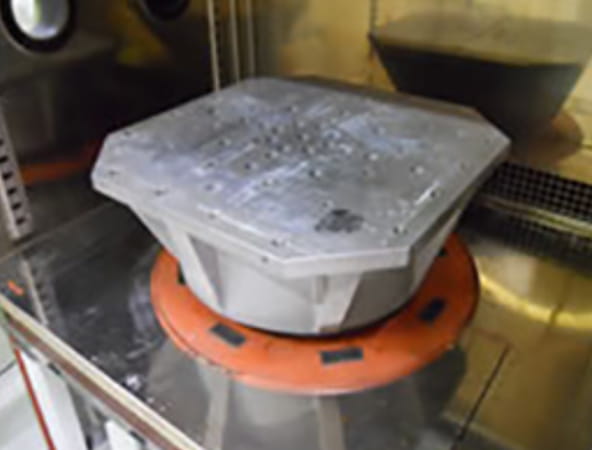

TBV-550S-i40-Mの外観 TBV-550S-i40-M 2000 48 550×550×190

立方体加振治具

  型名 上限振動数（～Hz） 質量（kg） 寸法（mm）
TCJ-B150S-Aの外観 TCJ-B150S-A 2000 3.5 150×150×150
TCJ-B200S-Aの外観 TCJ-B200S-A 2000 10 200×200×200
TCJ-B300S-Mの外観 TCJ-B300S-M 600 14 300×300×300
