シリコンドリフトディテクタ(SDD)の構造は、Si/PINに電界効果トランジスタFETを一体化し、さらに、 X線の入射により発生した電子を中心部のアノードに集める電位勾配のリングが作られています。
この構造により、静電容量の減少、サーマルノイズの減少が図られ、かつ電荷集荷効果が向上し、モレ電流が減少します。
このため、Si/PIN検出器と比べ、エネルギー分解能が向上し、P/B比も大きくなります。

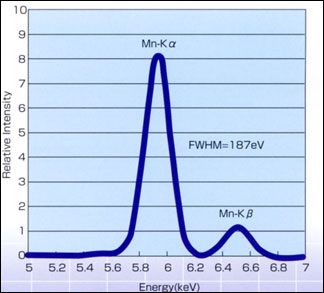

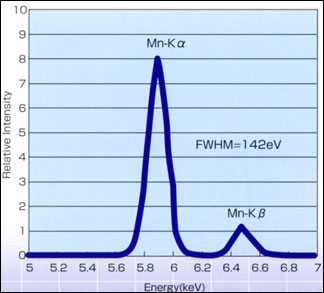

※グラフをクリックすると拡大します。
その他、特注仕様についてもご相談下さい。
有効結晶径 | 7mm2、10mm2、30mm2、80mm2 |
---|---|
結晶厚み | 450µm |
検出器ハウジング | TO8 |
入射窓 | 8µm Be / 特殊高分子膜 |
コリメータ | Zr |
冷却システム | ベルチェ素子 |
温度制御範囲 | ~-35℃ 室温25℃ |
温度モニタ | 有り |
デジタルシグナルプロセッサはメインアンプ(パルスプロセッサ)とMCAが1枚の基板にまとめられたコンパクト・高性能型
ピーキングタイム | 0.5~75µsec |
---|---|
ハードウェアメモリ領域 | 2000ch~8000ch |
ゲインコントロール | 有り |
パイルアップ リジェクションレベル |
有り |
温度 | 温度:0~25℃ |
---|---|
湿度 | 20~80% |
電源 | AC100V±10%、2A |
接地 | 第3種接地 |
※液体窒素は不要
