耐震試験（三次元振動対応）

当社で実施する耐震試験では、阪神・淡路大震災クラスの地震波を再現し、耐震が要求される製品の設計に必要な、パワースペクトルや伝達関数などのデータを提供します。

1. 1.保有する地震波形（耐震試験用）

   兵庫県南部地震波（神戸海洋気象台）：1995
   釧路沖地震波：1993
   宮城県北部地震波（盛岡観測波）：2003
   エルセントロ地震波：1940
   タフト地震波：1952



2. 2.保有する人工地震波（耐震試験用）

   耐震試験用地震波名	主な適用（耐震試験、耐震条件）
   ＮＴＴ人工地震波（1998年12月版）	ＮＴＴの建物内に収容する通信装置類の標準的な耐震試験
   ＮＥＢＳ（GR-63-CORE zone4） ISSUE 1,OCTOBER 1995	ネットワーク機器の耐震試験
   EN300019-2-3 Chapter4.2	European Telecommunication Standards 耐地震条件 INDOOR用
   EN300019-2-4 Chapter4.2	European Telecommunication Standards 耐地震条件 OUTDOOR用
   IEC61587-2	ラック等の耐震試験

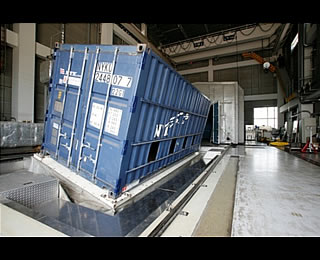

3. 3.事例：耐震試験

   電機メーカーA社は、納入先の耐震仕様を満足することを確認するため、IEC規格に規定されている通信制御機器の耐震性能評価試験を実施しました。



4. 4.耐震試験の作業内容

   （1）測定データ数：360データ以内
   　 （振動台1ヶ所+試験体の3ヶ所の計4ヶ所×各3方向×耐震試験回数30回＝360データ）
   （2）耐震試験報告書：1種類（和文）
   （3）作業内容：試験当日搬入、設置、耐震試験の実施、片付け、搬出

   ［基本試験料］：180万円／1日（2日目以降は100万円／1日）

   [追加試験料（耐震試験の場合）]
   （1）追加計測：360データを超える場合。10万円/100データ
   （2）時間外作業：時間外に作業を行う場合。10万円/1時間
   （3）追加報告書：別種類の報告書を作成する場合。10万円/1種類（英文の場合は別途10万円）
   （4）他日作業：搬入、設置、搬出を耐震試験の前日又は後日に行う場合。各10万円
   （5）変位計測：15万円/1日



5. 5.耐震試験

   耐震試験などの試験時間は9：00〜17：00（昼休み：12：00〜13：00）です。耐震試験に必要な治具類については、ご相談も可能なのでご要望ください。
