エネルギー分散型蛍光X線分析装置 OURSTEX　150 RoHS
WEEE・RoHS指令などでの調査に
1
H		                                 2
He
3
Li		 4
Be		                     5
B		 6
C		 7
N		 8
O		 9
F		 10
Ne
11
Na		 12
Mg		                     13
Al		 14
Si		 15
P		 16
S		 17
Cl		 18
Ar
19
K		 20
Ca		 21
Sc		 22
Ti		 23
V		 24
Cr		 25
Mn		 26
Fe		 27
Co		 28
Ni		 29
Cu		 30
Zn		 31
Ga		 32
Ge		 33
As		 34
Se		 35
Br		 36
Kr
37
Rb		 38
Sr		 39
Y		 40
Zr		 41
Nb		 42
Mo		 43
Tc		 44
Ru		 45
Rh		 46
Pd		 47
Ag		 48
Cd		 49
In		 50
Sn		 51
Sb		 52
Te		 53
I		 54
Xe
55
Cs		 56
Ba		 57-71
ランタ
ノイド		 72
Hf		 73
Ta		 74
W		 75
Re		 76
Os		 77
Ir		 78
Pt		 79
Au		 80
Hg		 81
Tl		 82
Pb		 83
Bi		 84
Po		 85
At		 86
Rn
87
Fr		 88
Ra		 89-103
アクチ
ノイド		 104
Rf		 105
Db		 106
Sg		 107
Bh		 108
Hs		 109
Mt
ランタノイド 57
La		 58
Ce		 59
Pr		 60
Nd		 61
Pm		 62
Sm		 63
Eu		 64
Gd		 65
Tb		 66
Dy		 67
Ho		 68
Er		 69
Tm		 70
Yb		 71
Lu
アクチノイド 89
Ac		 90
Th		 91
Pa		 92
U		 93
Np		 94
Pu		 95
Am		 96
Cm		 97
Bk		 98
Cf		 99
Es		 100
Fm		 101
Md		 102
No		 103
Lr


測定可能

得意な測定

特徴
  1. 非破壊で迅速な元素分析ができます。
  2. 装置がコンパクトで、持ち運びが可能です。
  3. 電子材料中の微量有害金属元素分析に対応できます。
  4. 微量有害金属元素を短時間で高感度測定します。
  5. WEEE、RoHS指令などでの調査に最適です。
  6. 液体窒素や冷却水などが不要で、100V電源だけで分析可能です。
  7. 簡単操作（報告書作成サポート機能付属）。
ヨーロッパで、家電製品・パソコン等の規制

WEEE
[廃電気電子機器指令]
Waste Electrical and Electronics Equipment

  • EU域内の廃家電の回収、処理方法を統制することにより、リサイクル率を上昇させ、埋め立てにまわされる家電の削減を目的とする。このために家庭から出る廃家電の回収制度の確立を各加盟国に義務付ける。
  • 規制対象品目は、小型電気製品（電気カミソリ・ヘアドライヤー等）、大型電気製品（冷蔵庫・洗濯機等）、IT・通信関連機器、玩具等。これら製品に用いられる部品や付属品（冷蔵庫の棚等）、消耗品（電池・トナーカートリッジ等）も含まれる。回収、リサイクル費用はメーカーが負担。

RoHS
[特定有害物質使用禁止令]
Restriction of the use of certain Hazardous Substances in electrical and electronic equipment

  • WEEEに関して有害物質（水銀・カドミウム・鉛・6価クロム・ポリ臭化ビフェニール・ポリ臭化ジフェニルエテール）の使用を禁止する。
WEEE・RoHS指令に蛍光X線分析装置

分析例
◆プラスチック中の有害金属分析例

PE系標準試料（BCR)
元素 BCR680 BCR681
Cd 140.8ppm 21.7ppm
Pb 107.6ppm 13.8ppm
Hg 25.3ppm 4.5ppm
Cr 114.6ppm 17.7ppm
Br 808.0ppm 98.0ppm

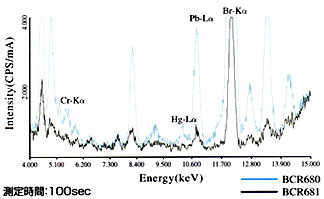

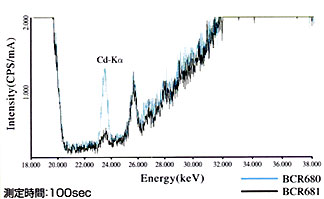

◆BCR試料　測定波形例
◆有害物質の検出下限（標準値）
元素 測定時間
  100sec 300sec
Cd 7ppm 3ppm
Pb 8ppm 4ppm
Hg 12ppm 6ppm
Cr 70ppm 50ppm
Br 8ppm 4ppm
◆試料の厚みや形状の違いによる定量補正（Cd)
試料厚さ 補正なし 補正あり
2mm 250.7 250.9
4mm 307.5 250.6
6mm 327.4 243.2
※厚さ2mmでCdが250ppm含有している塩化ビニールシートを使用。

仕様
測定原理 エネルギー分散型蛍光X線分析法
測定対象 電子材料・プラスチック・土壌
測定元素 20Ca～92U
試料形状 最大80mmφ×80mmH
試料室雰囲気 大気
X線定格出力 48kＶ　1mA
装置構成 検出器 電子冷却式シリコンドリフトディテクタ
計数回路 デジタル処理方式
ソフトウェア 自動定性分析・検量線法定量分析
使用条件 温度 5～27℃
湿度 20～75％
電源 AC100V、5A（50/60Hz）D種接地
寸法 580（W）×490（D）×390（H）mm
質量 約44kg
CCDカメラ 試料位置確認用に使用
コンピュータ
（オプション）		 データ整理、データ印字に使用
PC/AT互換機（Windows XP）
インクジェット式カラープリンタ

お問い合わせ

アワーズテック株式会社は、21世紀の環境保全、材料開発に不可欠なⅩ線要素技術を駆使し小型・省エネ・省資源・低コスト・高性能・利便性を付加した装置造りに専念しています。
オプションもございますので、ご要望をお聞かせくだされば、最適なシステム構成をご提案させていただきます。
